ڈکٹائل آئرن پائپ فٹنگ ختم کرنے والا جوڑ

Ductile لوہے پائپ فٹنگ مشترکہ VSSJAF ڈبل flanges ٹرانسمیشن جوائنٹ ، جو توسیع جوڑوں کے طور پر بھی جانا جاتا ہے ، معاوضہ کے طور پر جانا جاتا ہے. ..

چیٹ اب انکوائری بھیجنے

تصریح

Ductile لوہے کے پائپ فٹنگ مشترکہ مشترکہ

VSSJAF ڈبل flanges ٹرانسمیشن جوائنٹ ، جو توسیع جوڑوں ، معاوضہ کے طور پر بھی جانا جاتا ہے۔ ڈوئکٹائل آئرن پائپ فٹنگ ختم کرنے والا مشترکہ جسم ، سگ ماہی کی انگوٹی ، پیروکار اور توسیع مختصر پائپ پر مشتمل ہوتا ہے۔ موصل لوہے کے پائپ فٹنگ کو ختم کرنے والا مشترکہ پمپ اور والو مصنوعات کے لئے ایک نئی مصنوعات ہے پائپ لائن سے جڑیں۔

تکنیکی شرائط

ڈی این قطر	پائپ کے بیرونی قطر (ڈبلیو)	flange مشترکہ سائز				انسٹالیشن جہت & nbsp;		وزن
انچ		بیرونی دیا	& nbsp;Dia.of bolt & nbsp; & nbsp; hole	بولٹ نمبر	بولٹ کی موٹائی	زیادہ سے زیادہ	منٹ	کلو
65	& nbsp;76	160	130	4 & nbsp; & nbsp;	14	220	180 & nbsp; & nbsp; & nbsp; & nbsp; & nbsp; & nbsp;	11.8
80	& nbsp;89	190	150		18			13.5
100	114	210	170					18.6
125	140	240	200	8 & nbsp; & nbsp;				23.8
150	168	265	225					30.4
200	219	320	280					36.9
250	273	375	335	12 & nbsp; & nbsp;				49.6
300	325	440	395		22	245	& nbsp; & nbsp; 195 & nbsp; & nbsp;	61.5
350	377	490	445					79.3
400	426	540	495	16 & nbsp;				91.2
450	480	595	550	16 & nbsp;				104.1
500	530	645	600	20 & nbsp;				123.2
600	630	755	705	20 & nbsp;	26	265	215 & nbsp;	169.8
700	720	860	810	24 & nbsp; & nbsp;	26	265	215 & nbsp;	208.9
800	820	975	920		30	380	& nbsp; 320 & nbsp;	346.1
900	920	1075	1020					380.6
1000	1020	1175	1120	28				438.6
1200	1220	1405	1340	32	33	400	& nbsp; 340	646.7
1400	1420	1630	1560	36	36	400	& nbsp; 340	843.6
1600	1620	1830	1760	40	36	410	350 & nbsp;	1189.7
1800	1820 0010010 nbsp؛	2045	1970	44	39	410	350 & nbsp;	1394.8
2000	2020 0010010 nbsp؛	2265	2180	48	42	430	370 & nbsp; & nbsp;	1665.5
2200	2220 0010010 nbsp؛	2475	2390	52				2056.7
2400	2420 0010010 nbsp؛	2685	2600	56				2350.1
2600	2620 0010010 nbsp؛	2905	2810	60	48	490	& nbsp; 410 & nbsp;	2720.4
2800	2820 0010010 nbsp؛	3115	3020	64				3053.2
3000	3020 0010010 nbsp؛	3315	3220	68				3460.3

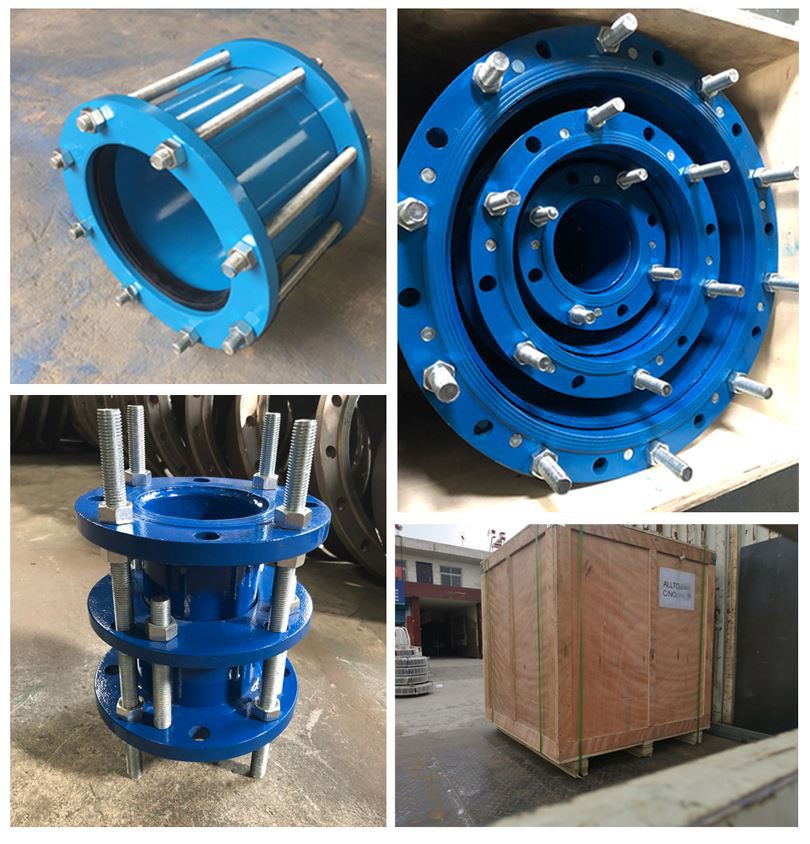

metal dismantling joint Restrained dismantling joint
